ST(意法半導體)的型號STM32L4R9ZIY6TR屬于32位MCU微控制器，采用高性能Arm?Cortex?-M4 32位RISC核心的超低功耗微控制器家族(STM32L4+系列)，它們的工作頻率最高可達120兆赫。Cortex-M4核心具有單精度浮點單元(FPU)，支持所有Arm?單精度數據處理指令和所有數據類型。cortex - m4核心還實現了一整套DSP(數字信號處理)指令和一個內存保護單元(MPU)，增強了應用程序的安全性。

STM32L4R9ZIY6TR嵌入高速存儲器(2mbytes的Flash存儲器和640kbytes的SRAM)，用于靜態存儲器的靈活外部存儲器控制器(FSMC)(適用于100管腳及以上包的設備)，兩個OctoSPI Flash存儲器接口(適用于所有包)，以及廣泛的增強I/ o和外設，連接到兩個APB總線，兩個AHB總線和一個32位多AHB總線矩陣。

STM32L4R9ZIY6TR為嵌入式閃存和SRAM嵌入了幾種保護機制:讀出保護、寫保護、專有代碼讀出保護和防火墻。這些器件提供一個快速12位ADC (5 Msps)、兩個比較器、兩個運算放大器、兩個DAC通道、一個內部電壓參考緩沖器、一個低功耗RTC、兩個通用32位定時器、兩個專用于電機控制的16位PWM定時器、7個通用16位定時器和兩個16位低功耗定時器。該器件支持四個用于外部sigma delta調制器(DFSDM)的數字濾波器。此外，多達24個電容感應通道可用。

意法半導體STM32L4R9ZIY6TR的功能特點

高性能：STM32L4R9ZIY6TR內置的ARM Cortex-M4內核具有高達120 MHz的主頻，支持單周期乘法和硬件除法指令，以及單周期乘累加指令，可提供出色的計算性能。此外，該芯片還具有512KB的閃存和320 KB的SRAM，可滿足各種應用的存儲需求。

低功耗：STM32L4R9ZIY6TR采用了意法半導體的超低功耗技術，具有多種功耗模式和節能特性，可顯著降低系統功耗。它具有多個低功耗模式，如待機模式、睡眠模式和停機模式，可根據應用需求靈活選擇，并且具有快速喚醒的能力。

多種接口：STM32L4R9ZIY6TR支持多種外設和接口，包括SPI、I2C、UART、USB、CAN等。這些豐富的接口能夠滿足不同應用場景下的通信需求，擴展了芯片的應用范圍。

安全性：STM32L4R9ZIY6TR具有硬件加密和安全引導功能，可提供高級的數據保護和系統安全性。它支持多種加密算法，如AES、MD5等，保護數據的機密性和完整性。此外，它還具有用于安全Bootloader和運行時防護(RTOS)的安全功能，可提供可靠的系統安全性。

多種封裝和溫度范圍：STM32L4R9ZIY6TR提供多種封裝選項，包括LQFP和BGA，并且支持工業級溫度范圍(-40°C至+85°C)，適合各種工業和嵌入式應用。

意法半導體STM32L4R9ZIY6TR的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

封裝：144-WLCSP(5.24x5.24)

核心處理器：ARM Cortex-M4

內核規格：32-位

速度：120MHz

連接能力：CANbus，EBI/EMI，I2C，IrDA，LINbus，MMC/SD，SAI，SPI，UART/USART，USB OTG

外設：欠壓檢測/復位，DMA，LCD，POR，PWM，WDT

I/O數：112

程序存儲容量：2MB(2M x 8)

程序存儲器類型：閃存

RAM大?。?40K x 8

電壓-供電(Vcc/Vdd)：1.71V ~ 3.6V

數據轉換器：A/D 16x12b;D/A 2x12b

振蕩器類型：內部

工作溫度：-40°C ~ 85°C(TA)

安裝類型：表面貼裝型

基本產品編號：STM32L4R9

意法半導體STM32L4R9ZIY6TR的應用領域

STM32L4R9ZIY6TR是一款高性能的微控制器，適用于多種應用領域，其主要應用領域如下：

1、工業自動化：STM32L4R9ZIY6TR具有高性能和低功耗特性，適合用于工業自動化控制系統，如PLC(可編程邏輯控制器)、機器人控制和傳感器網絡等。

2、智能家居：該微控制器支持低功耗操作模式，適合用于智能家居設備，如智能門鎖、智能插座、溫濕度傳感器等。

3、醫療設備：STM32L4R9ZIY6TR具有高精度的模擬和數字轉換功能，適用于醫療設備，如心電圖儀、血糖儀、血壓計等。

4、消費電子：STM32L4R9ZIY6TR提供豐富的外設接口以及低功耗特性，適合用于消費電子產品，如智能手表、智能手機、藍牙音頻設備等。

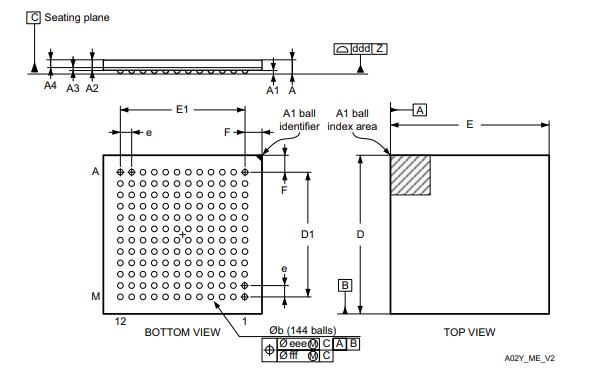

意法半導體STM32L4R9ZIY6TR的引腳封裝圖

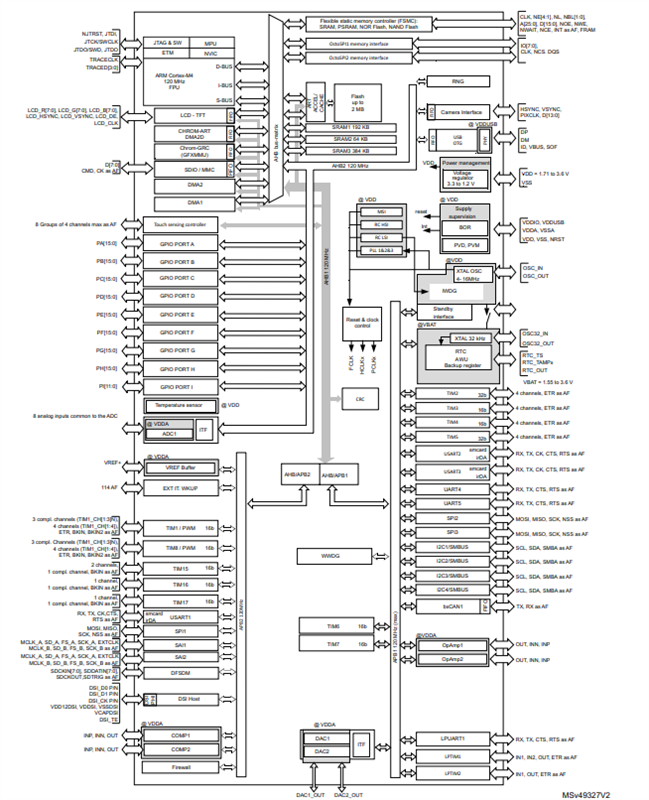

意法半導體STM32L4R9ZIY6TR的功能方框圖

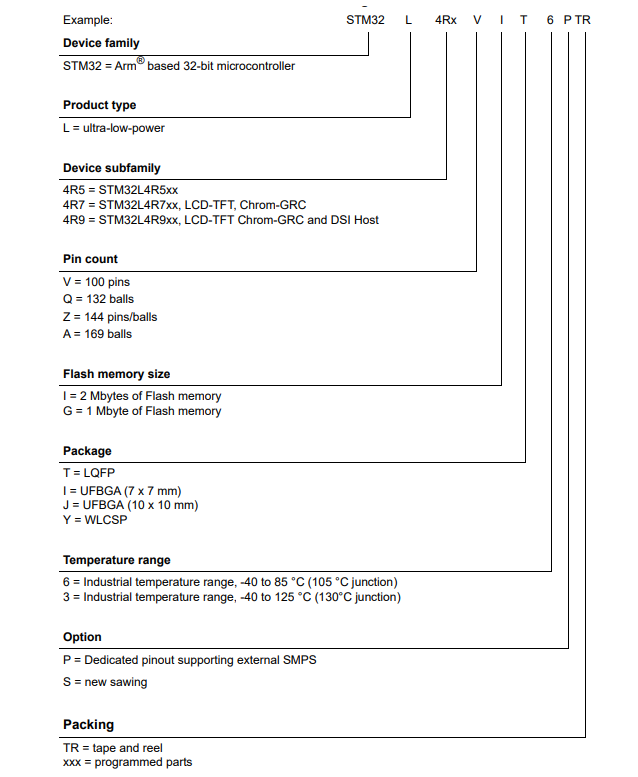

意法半導體STM32L4R9ZIY6TR的型號解釋圖
