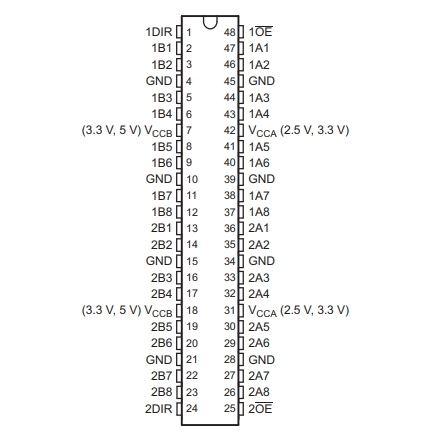

TI德州儀器SN74ALVC164245DGGR電壓電平轉換器中文參數、引腳圖及應用場景介紹

來源：TI德州儀器| 發布日期：2024-11-27 15:50

TI(德州儀器)的型號SN74ALVC164245DGGR屬于電壓電平轉換器，是16位(雙八進制)非反相總線收發器包含兩個獨立的電源導軌。B端口具有VCCB，VCCB設置為在3.3 V和5 V下工作。端口具有VCCA，VCCA設置為在2.5 V和3.3 V下工作，這允許從2.5 V轉換到3.3 V環境，反之亦然，或者從3.3 V轉換到5 V環境，相反亦然。SN74ALVC164245設計用于數據總線之間的異步通信。

一、SN74ALVC164245DGGR的功能特點

1、雙電源軌設計：包含兩個獨立的電源軌，B端口(VCCB)可以工作在3.3V或5V，A端口(VCCA)可以工作在2.5V或3.6V，這允許在不同電壓環境之間進行轉換。

2、高速數據傳輸：最大數據傳輸速率可達300Mbps。

3、強大的驅動能力：在3.3V供電時，能夠提供±24mA的輸出驅動能力。

4、低功耗：在最大負載條件下，供電電流(ICC)的最大值為40μA。

5、施密特觸發器輸入：提供具有不同閾值電平的正(VT+)和負信號(VT-)輸入，有助于減少噪聲和抖動。

6、輸出使能功能：具備輸出使能(OE)功能，可以通過控制OE輸入來啟用或禁用輸出。

7、三態輸出：具備三態輸出功能，可以方便地在總線之間進行通信。

8、寬工作溫度范圍：能夠在-40°C至85°C的溫度范圍內穩定工作。

9、適用于異步通信：設計用于異步通信，控制電路(1DIR, 2DIR, 1OE, 和 2OE)由VCCA供電。

10、閂鎖性能：閂鎖性能超過250mA，符合JESD 17標準。

二、SN74ALVC164245DGGR的應用領域

SN74ALVC164245DGGR是一款16位(雙八進制)非反相信號總線收發器，它包含兩個獨立的電源軌，設計用于在不同電壓環境之間進行電平轉換和數據傳輸，其主要應用領域如下：

1、電子銷售點(EPOS)：在電子銷售點系統中，該器件可以用于處理和轉換不同設備間的信號，以確保數據的準確傳輸。

2、打印機和其他外圍設備：在打印機或其他計算機外圍設備中，SN74ALVC164245DGGR可以用于電平轉換，確保設備間通信的兼容性和穩定性。

3、馬達驅動器：在電機控制系統中，該器件可以用于電平轉換，以適應不同電壓級別的控制信號。

4、無線和電信基礎設施：在無線通信和電信基礎設施設備中，該器件可以用于電平轉換，以支持不同電壓級別的設備間的通信。

5、可穿戴健康和健身設備：在可穿戴設備中，SN74ALVC164245DGGR可以用于處理來自不同傳感器的信號，確保數據的準確傳輸和處理。

三、SN74ALVC164245DGGR的中文參數

品牌：TI(德州儀器)

產品分類：電壓電平轉換器

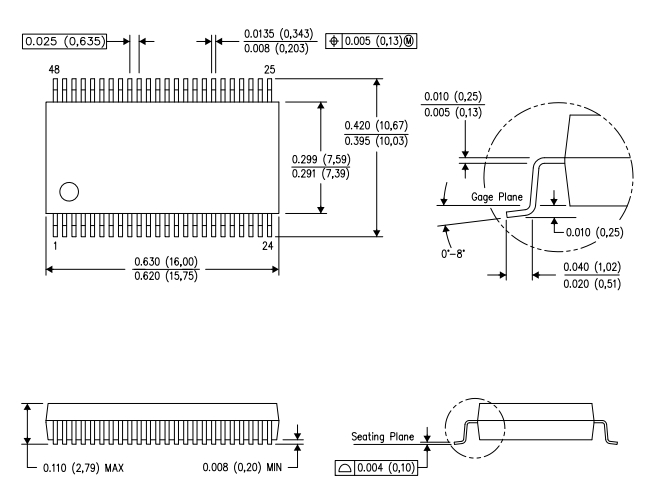

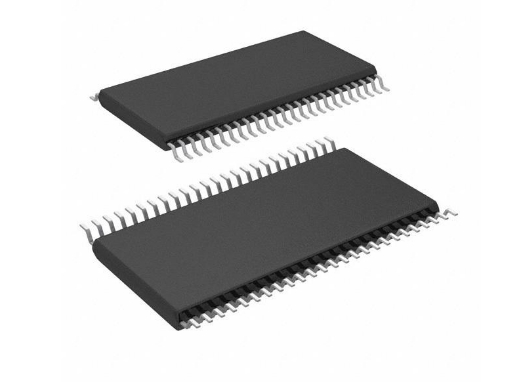

封裝：TSSOP-48

包裝：整包裝

轉換器類型：電壓電平

通道類型：雙向
