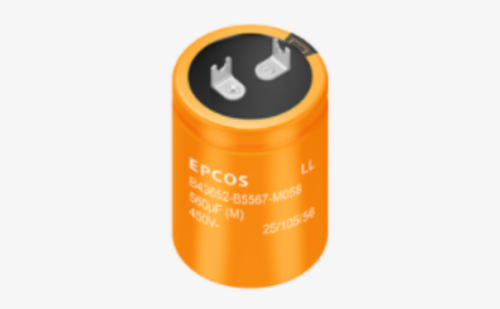

TDK株式會社推出全新愛普科斯 (EPCOS) B43652*系列焊片型鋁電解電容器。新系列元件具有超緊湊的尺寸和超大紋波載流能力的特點，并且兼容RoHS指令，設計的最大額定電壓為450 V DC，從電容范圍270 μ F至820 μ F之間，有七種額定容量可供選擇。其中電容值為270 μ F至560 μ F電容器還有不同尺寸，增加了設計的靈活性。根據電容值的不同，電容器具有25mm × 40mm至35mm × 55mm(直徑×高)的超緊湊尺寸。

新系列電容器符合AEC-Q200標準，具有一個特殊的性能特點，即在100 Hz和85°C條件下具有高達11.28 A的超大紋波電流能力。這一特點源自增強的新型罐底設計，改善了主動冷卻性能。在傳統鋁電解電容器中，安全閥通常位于鋁罐底部，但新型設計則改到鋁罐側面。這種設計改進和主動冷卻選項可將電容器的紋波電流能力提高85%。

這些高CV值的電容器產品的典型應用之一為xEV車載充電器的直流支撐電路。

特性和應用

主要應用

xEV車載充電器的直流支撐電路

主要特點和優勢

超緊湊尺寸：僅為25 mm x 40 mm至35 mm x 55 mm(深×高)

超大紋波載流能力：高達11.28 A
